FACULTATEA DE ARHITECTURA

Sectia: Arhitectura

Sesiunea: Septembrie 2003
Proba: Desen
Durata probei 4 1/2 ore

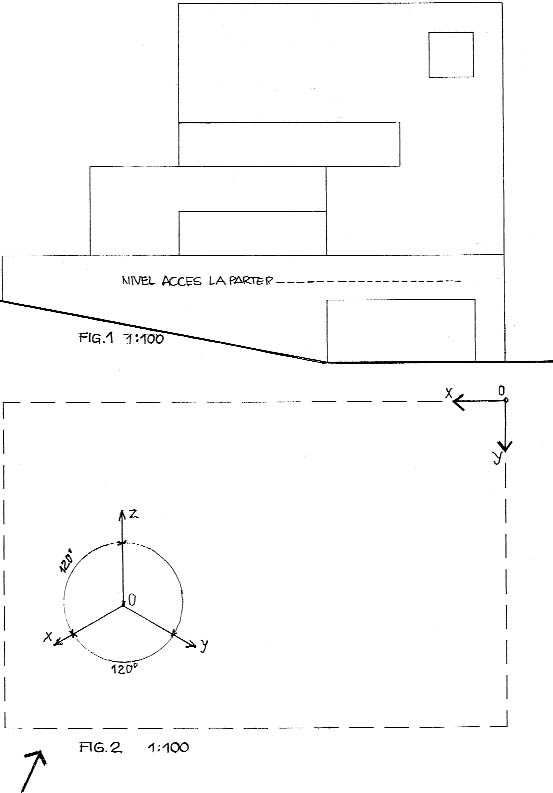

Figura 1 reprezinta elevatia simplificata a unei cladiri cu functiunea de locuinta, cu demisol, parter si doua etaje. In plan, diferitele nivele se retrag sau avanseaza unele fata de altele fara a depasi insa perimetrul indicat in figura 2, cu linie intrerupta.

Stiind ca desenul fatadei este la scara 1:100 (1 cm pentru 1 m din natura) se cere sa se propuna o volumetrie posibila a cladirii, in acord cu desenul elevatiei (1) si limita maxima a planului (2).

Pe formatul de hartie dat, paginat vertical, cu eticheta in stanga sus, se vor desena urmatoarele:

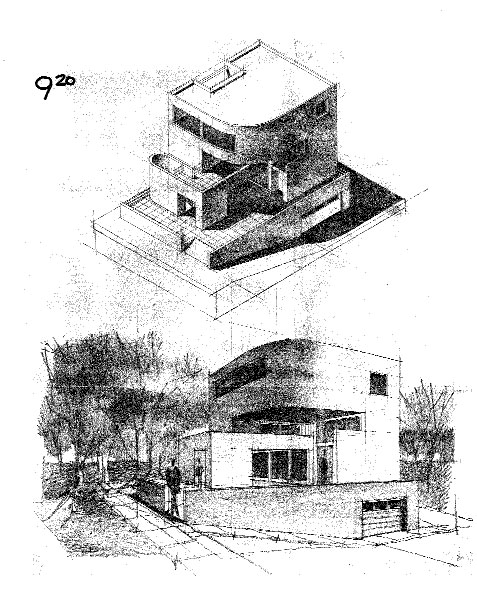

1. axonometria ortogonala izometrica a cladirii, punand in evidenta volumetria propusa prin valorare in creion negru grafit. Se precizeaza ca axonometria se va pagina in partea de sus a plansei, iar unitatile axonometrice pe cele 3 axe vor fi de 1 cm pentru 1 m din natura.
2. O perspectiva la nivelul ochiului, raportat la nivelul parterului, dupa directia indicata prin sageata din figura 2, prezentata in creion colorat (cu umbre si lumini), diferentiind suprafetele pline si cele vitrate.

CRITERII DE APRECIERE:

1. respectarea datelor de tema
2. capacitatea creativa
3. coerenta compozitiei si corectitudinea
4. reprezentare corecta a desenului
5. expresivitatea artistica si acuratetea desenului

Lucrare de concurs

FACULTATEA DE ARHITECTURA DE INTERIOR

Sectiile: Design Interior si Design de Produs

Sesiunea: Septembrie 2003
Proba: Desen
Durata probei 4 1/2 ore

Intr-un pavilion de expozitie de mobilier sunt prezentate publicului cateva variante de amenajare a camerelor de zi.

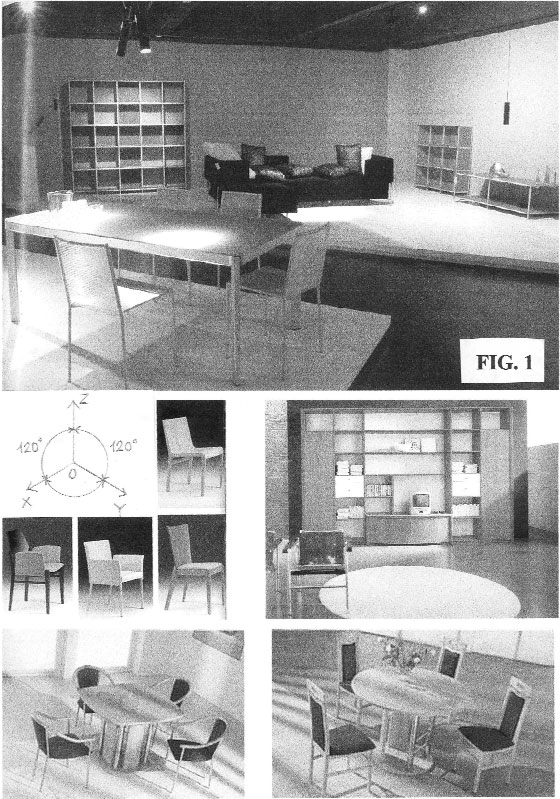

Fig. 1 ilustreaza un stand in faza de pregatire care poate fi completat sau modificat de catre candidati.

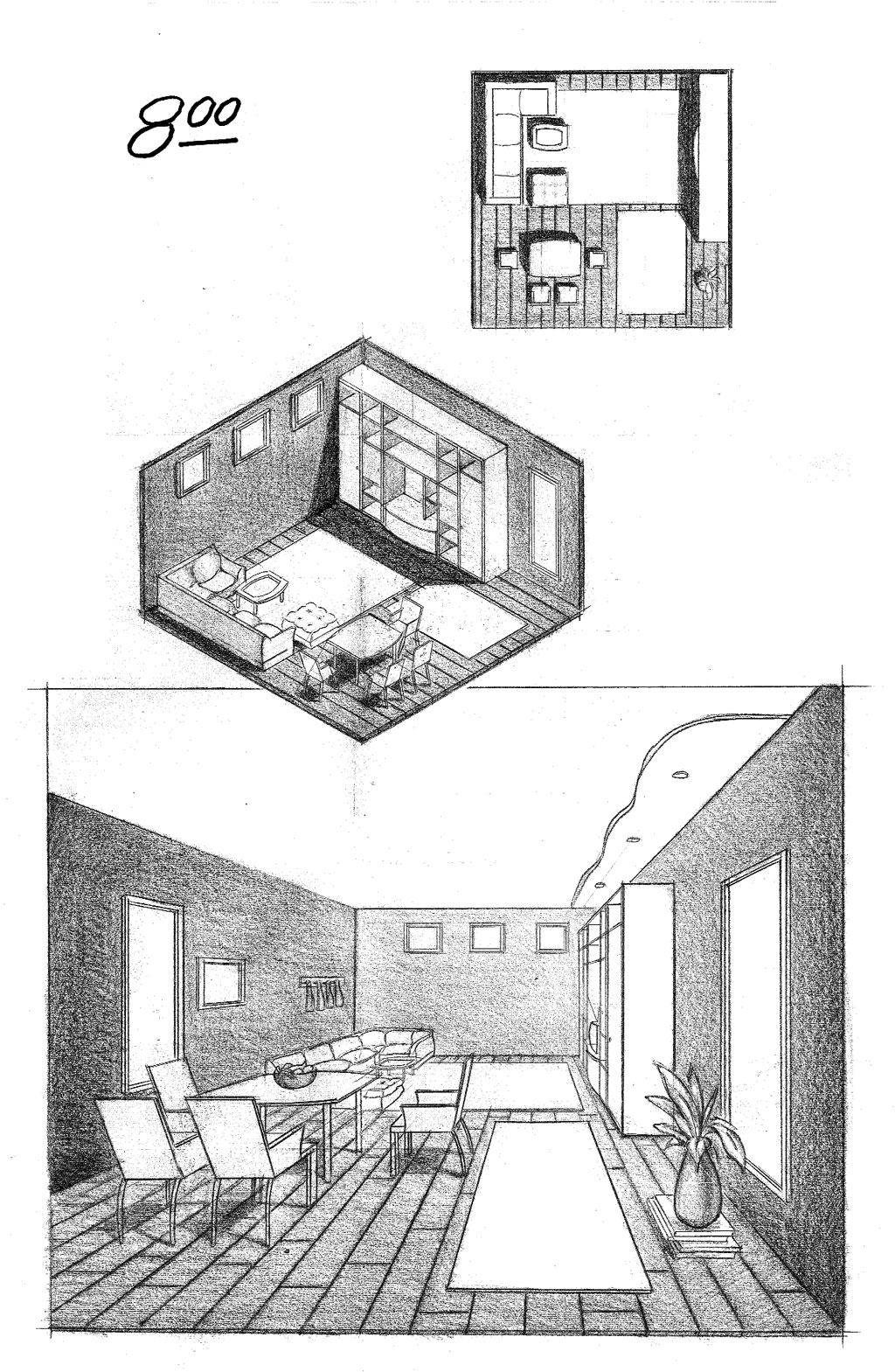

Se cere finalizarea acestui stand care sa contina cele doua zone importante - de conversatie si luat masa - cu un minim de mobilier compus din biblioteca, fotolii, canapea, masa joasa, masa cu 4 scaune. Standul in suprafata de 36 mp. va fi delimitat cu panouri viu colorate, avand inaltimea de 3,5 m. O parte din garniturile de mobilier puse la dispozitie de producatori este prezentata in plansa anexa.

Candidatii le pot folosi ca atare sau inlocui cu altele; de asemeni pot adauga in spatiul standului si alte piese de mobilier sau obiecte de ambient: televizor, combina muzicala, corpuri de iluminat, tablouri, sculpturi, postere sau panouri decorative, jardiniere etc.

Se vor desena pe formatul de hartie dat, asezat cu eticheta in stanga sus, in creioane colorate:

• planul standului la scara 1/50 (2 cm. in desen reprezinta 1m. din natura)
• o axonometrie izometrica ortogonala conform axelor indicate (2 cm. in desen reprezinta 1m. din natura)
• o perspectiva la alegere, diferita de cea data in fig.

Lucrare de concurs

1. FACULTATEA DE URBANISM

Sectiile: URBANISM SI ARHITECTURA PEISAGERA

Sesiunea: Septembrie 2003
Proba: Desen
Durata probei: 4 1/2 ore

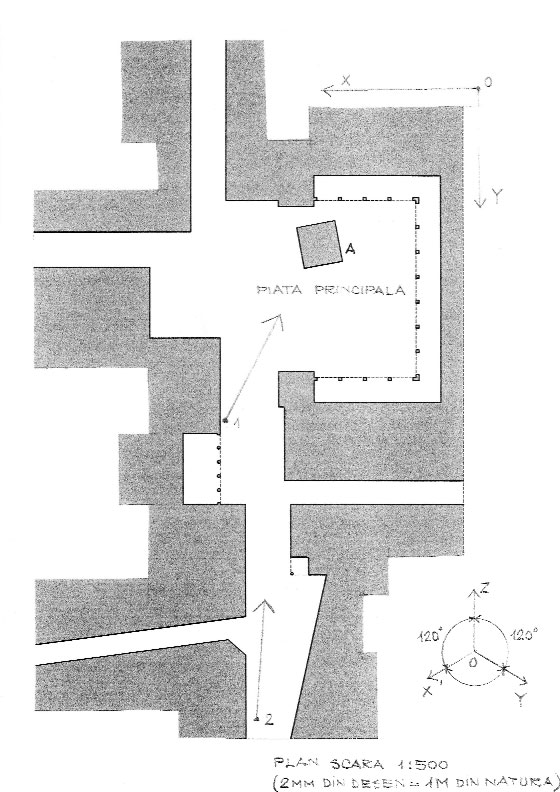

In planul dat, la scara 1:500 (2 mm din desen pentru 1 m din natura), este reprezentata o portiune din traseul stradal al unui oras, loc preferat pentru plimbari si intalniri.

Importanta traseului este sustinuta de calitatea arhitecturala a cladirilor si de ambianta spatiilor publice adiacente (portice, galerii, piata publica etc.).

Inaltimea fatadelor cladirilor din planul dat este cuprinsa intre 10 si 25 m. In piata, patrulaterul "A" poate fi interpretat ca functiune si inaltime la libera alegere (turn, fantana, monument etc.).

Se cer desenate pe formatul dat, paginat vertical (eticheta stanga sus), in creion negru grafit valorat cu umbre si lumini, urmatoarele:

• O axonometrie izometrica ortogonala a pietei principale, conform indicatiilor din plan. Unitatea axonometrica pe cele trei axe are 5 mm pentru 1 m din natura.
• Doua schite - perspective la nivelul ochiului, din punctele 1 si 2, in sensurile indicate in plan.

Pot fi propuse elemente de anturaj (pardoseli decorative, oglinzi de apa, vegetatie etc.).

Lucrare de concurs

COLEGIUL UNIVERSITAR DE ARHITECTURA SI URBANISM

Sectiile: ARHITECTURA CLADIRILOR, URBANISM SI ADMINISTRATIE PUBLICA

Sesiunea: Septembrie 2003
Proba: Desen
Durata probei: 4 ore

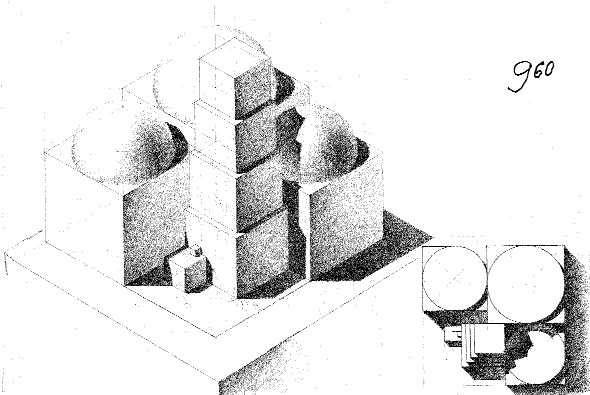

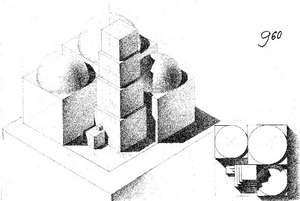

Avand la dispozitie 9 cuburi diferite de muchie: 1; 4; 7; 8; 9; 10; 14; 15 si 18 cm, sa se imagineze un aranjament in care cele 9 cuburi se inscriu intr-un dreptunghi 32 x 33 cm din planul XOY.

Pe fata superioara a celor mai mari 3 cuburi se va aseza cate o emisfera al carei cerc mare se inscrie in patratul fetei respective.

Sa se deseneze pe formatul de hartie dat, paginare cu eticheta dreapta sus:

1. proiectia cilindrica ortogonala pe planul orizontal XOY (vedere de sus) a aranjamentului propus la scara 1:2.
2. Axonometria ortogonala izometrica a acestui aranjament, unitatile pe cele trei axe fiind de 7 mm pentru 1 cm din datele problemei. Originea axelor (0) se va pagina la 25 cm de limita din stanga a formatului de hartie si la 20 cm de cea superioara. Dreptunghiul din planul XOY va avea latura de 33 cm pe axa OX, iar cubul cel mai mare va avea un varf coincident cu 0.
3. valorarea in creion negru (grafit) a celor doua piese desenate cerute mai sus, considerand ca toate cele 12 corpuri geometrice sunt confectionate din gips (alb).

Lucrare de concurs

Sectiile: ARHITECTURA DE INTERIOR, RESTAURAREA SI CONSERVAREA MONUMENTELOR, CONSERVARE SI RESTAURARE DE ARTA

Sesiunea: Septembrie 2003
Proba: Desen
Durata probei: 4 ore /

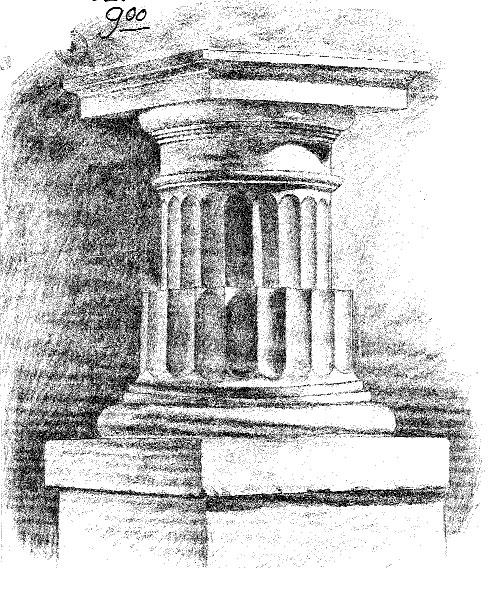

Desenati obiectul din fata dumneavoastra (Ordinul Doric), in creion negru (grafit), cu umbre si lumini, pe formatul de hartie dat (paginare pe verticala, cu eticheta stanga sus), urmarind:

1. corecta reprezentare a obiectului (rapoarte - proportii)
2. paginarea desenului si textura materialului (ipsos)
3. acuratetea si expresivitatea plastica.

Lucrare de concurs
