FACULTATEA DE ARHITECTURA


Sesiunea: Septembrie 1995
Proba: Desen

Se pun la dispozitia candidatilor urmatoarele informatii privind o constructie contemporana:

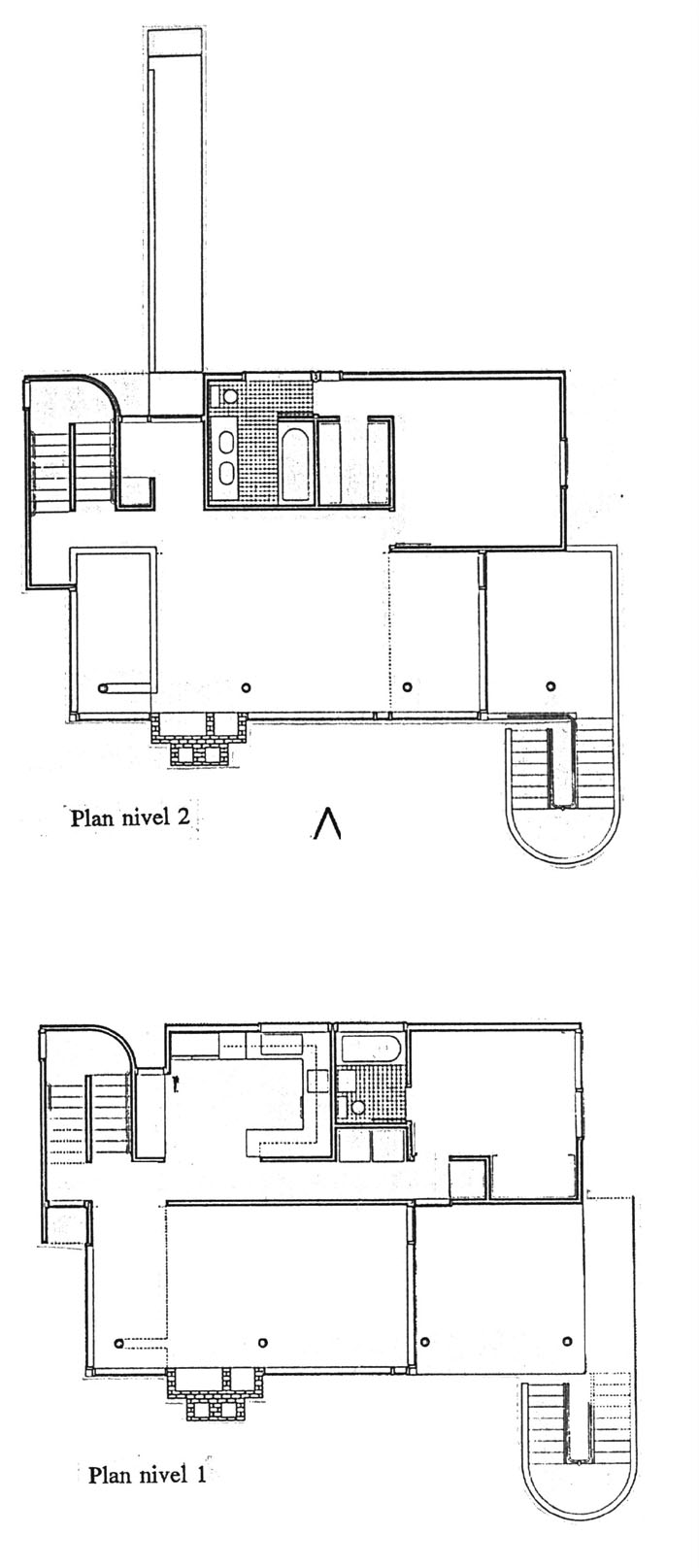

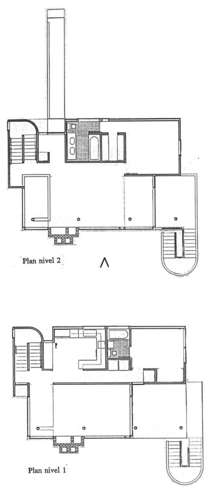

  • plan nivel 1
  • plan nivel 2

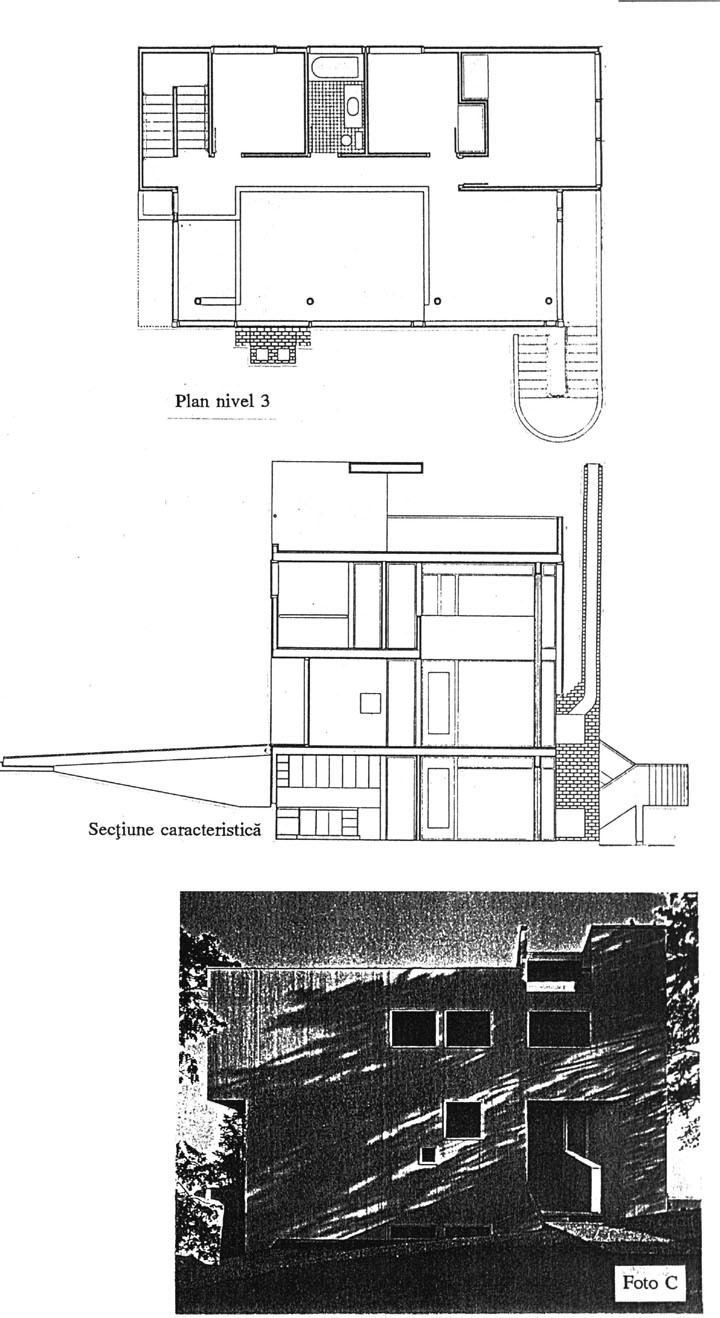

  • plan nivel 3
  • o sectiune caracteristica

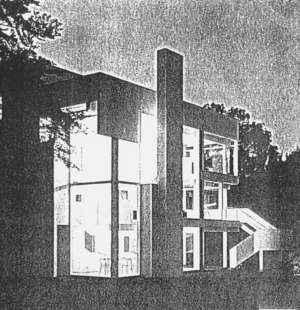

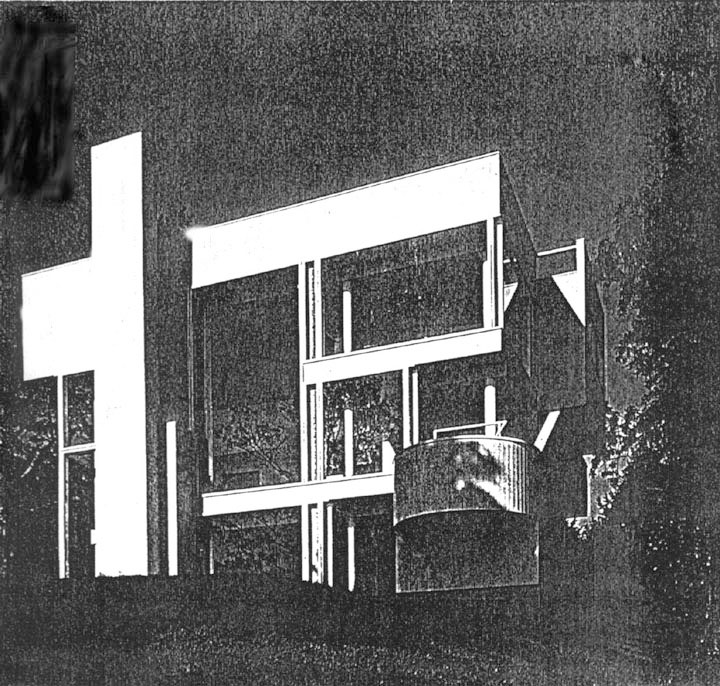

  • trei imagini fotografice A, B, C.

Se cere:

  1. Desenarea fatadei, in elevatie (interpretata din imaginile fotografice A si B si indicata in plan nivel 2);
  2. O schita axonometrica cu axele la alegerea candidatilor (care sa cuprinda fatadele A, B si terasa constructiei);
  3. O schita - perspectiva, imagine semnificativa a cladirii in cauza, situata intr-un cadru natural adecvat.

Dimensiunea desenelor fatadei si axonometriei va fi de 1,5 ori mai mare decat dimensiunea planurilor si a sectiunii din tema;

  • Ambele reprezentari, ale fatadei si axonometriei, vor fi valorate (cu umbre);
  • Schita-perspectiva (de la punctul 3) se va desena la mana libera;
  • Elementele pentru care informatiile ar putea fi considerate incomplete vor putea fi liber interpretate de catre candidati;
  • Tehnica de redactare: alb-negru, in creion;
  • Hartia va fi asezata pe verticala, cu coltul negru in dreapta jos.

In evaluarea lucrarii, ponderea celor trei piese desenate este egala.

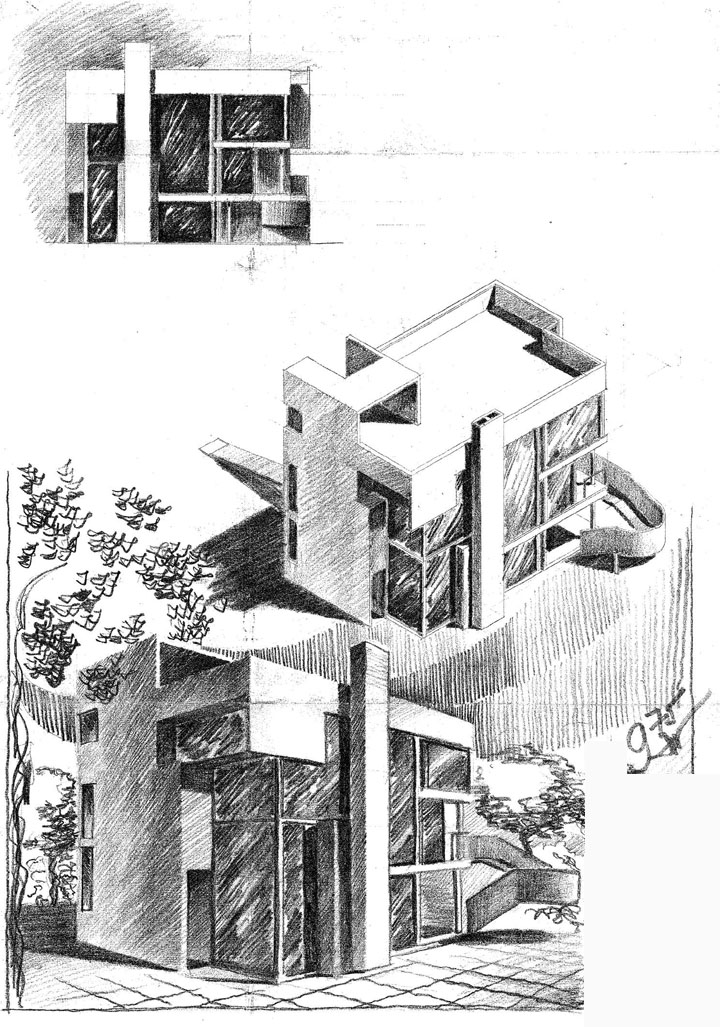

Lucrare de concurs
