FACULTATEA DE ARHITECTURĂ | Secţia: ARHITECTURĂ
Sesiunea: Septembrie 2005
Proba: Desen
Durata probei 5 ore
Subiectul nr. 1
Pentru un parc de distracţii, candidaţii au libertatea să amenajeze o mică arie de joacă pentru copii. În acest scop se pun la dispoziţie materiale de construcţii cu care să completeze scheletele a patru structuri din lemn de 2,50 x 2,50 m (în plan orizontal) cu înălţimi de 0,75 m, 1,50 m, 2,25 m şi respectiv 3,00 m.
Dispunerea lor poate fi la libera alegere în linie sau grupat. Pot fi alăturate sau distanţate, dar nu mai mult de 0,75 m, pentru a permite trecerea între două structuri.
Candidaţii au posibilitatea să adauge acestui ansamblu de bază: platforme, scări, planuri înclinate, pasarele, balustrade, tobogane, bănci, grilaje, acoperiri cu foi de cort sau folii de plastic sau orice alte materiale adecvate jocurilor de copii.
Pentru grinzi, stâlpi şi parapete se vor folosi elemente de lemn cu o secţiune rotundă sau dreptunghiulara de maximum 15 cm. Terenul este orizontal şi are dimensiunea de 17,50 x 17,50 m. Scopul exerciţiului este de testare a imaginaţiei candidaţilor pentru realizarea unui mic ansamblu de joacă.
Se cere să desenaţi ansamblul într-o vedere perspectivă reprezentată la nivelul ochiului (H = 1,50 m) în creioane colorate. Pentru explicitarea compoziţiei se va prezenta schematic vederea de sus a ansamblului, în creion negru grafit, la scara 1:100 (1 cm din desen reprezintă 1 m în realitate).
Subiectul nr.2
Schiţaţi o perspectivă la nivelul ochiului, cu elemente de anturaj, a pavilionului central din ansamblul „Romexpo” din Bucureşti, operă a prof.arh. Ascanio Damian.
Subiectul nr.3

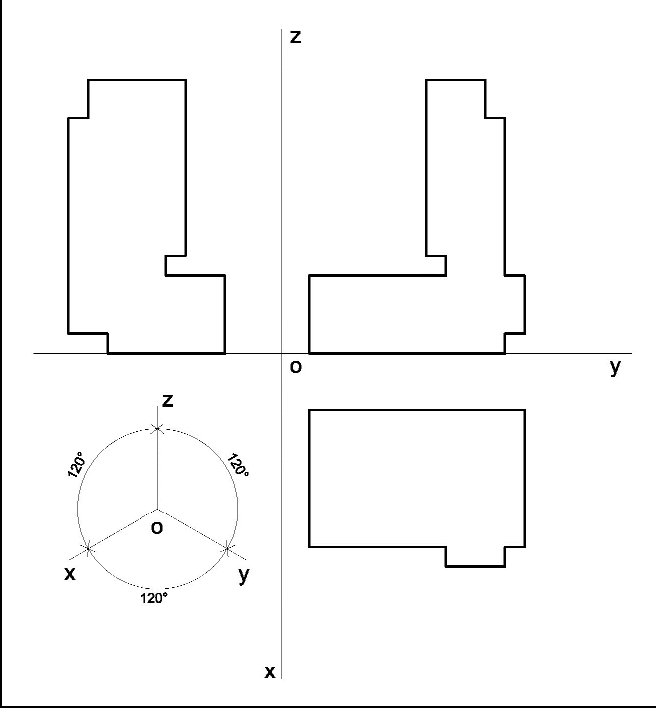

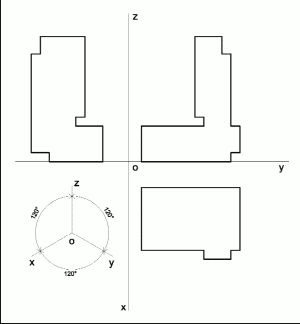

Desenele reprezintă conturul aparent a două elevaţii şi un plan ale machetei din ipsos a unei clădiri (realizată prin intersectarea sau alăturarea mai multor volume prismatice -vezi pag.2). Imaginaţi o compoziţie corespunzătoare proiecţiilor date şi reprezentaţi-o într-o perspectivă axonometrică ortogonală izometrică cu valorarea feţelor văzute. Unităţile axonometrice pe cele trei axe sunt de 2 cm pentru 1 cm din datele temei.
Subiectele 2 şi 3 vor fi realizate în creion grafit negru.

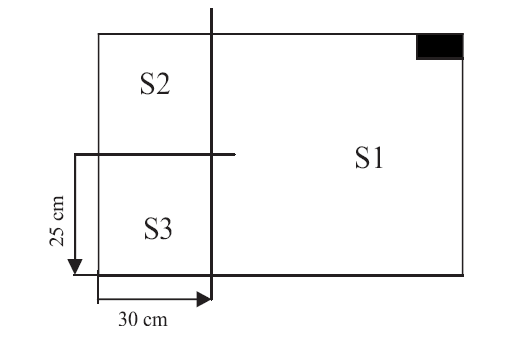

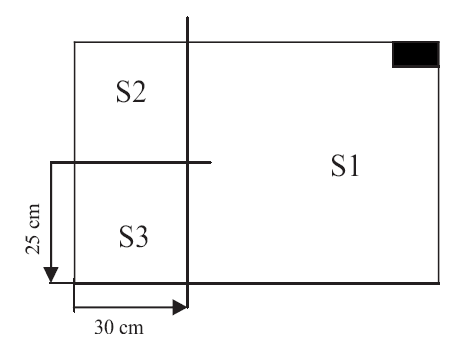

Paginarea desenelor se va face conform schiţei alăturate.
Toate subiectele sunt obligatorii.
Criterii de apreciere:
S1, S3:
- respectarea datelor de temă (proporţie, elemente arhitecturale, materiale de construcţie)
- capacitatea creativă
- coerenţa compoziţiei şi corectitudinea perspectivei
- calitatea valoraţiei (reprezentarea materialelor, redarea volumetriei şi detaliilor, peisaj, cromatică)
- expresivitatea artistică şi acurateţea desenului.
S2:
- corectitudinea reprezentării
- calitatea prezentării grafice.

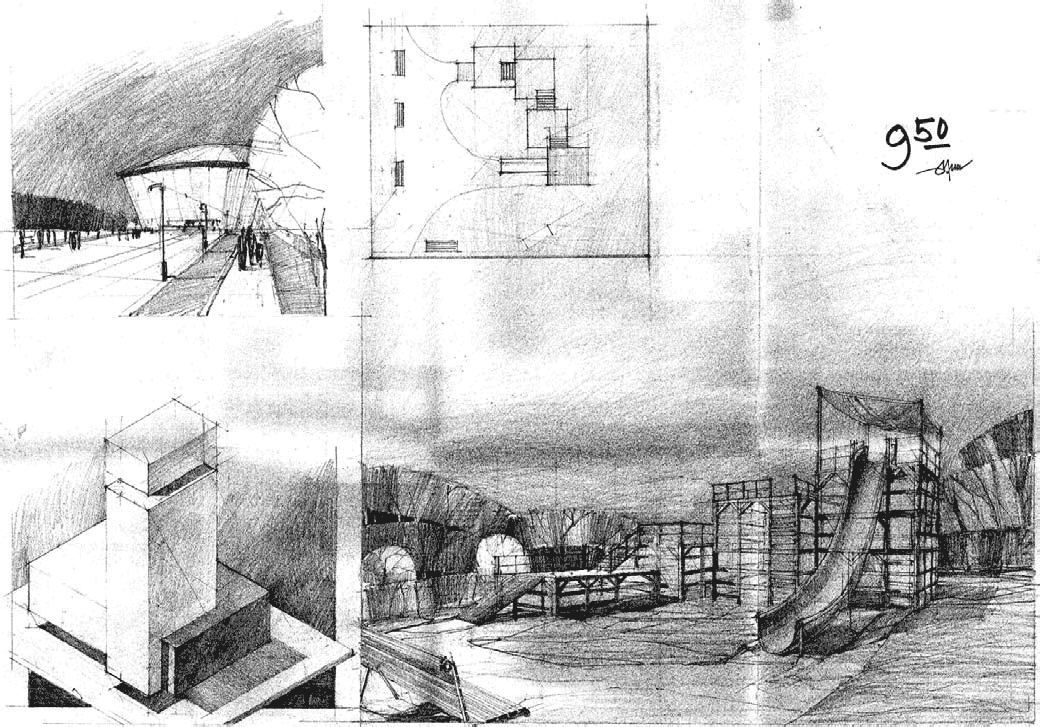

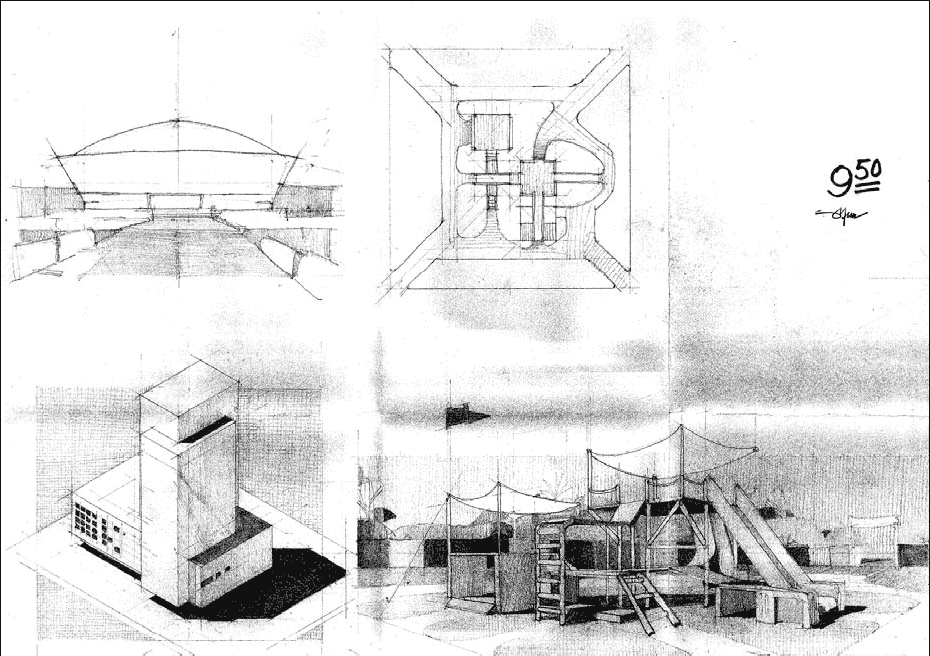

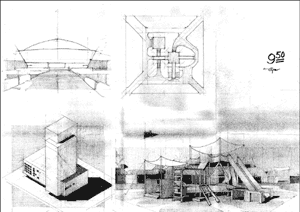

Lucrare de concurs:
Lucrare de concurs:
FACULTATEA DE ARHITECTURĂ Secţia: ARHITECTURĂ ŞI TEHNOLOGIE - CAD
Sesiunea: Septembrie 2005
Proba: Desen
Durata probei 5 ore
Subiectul nr. 1

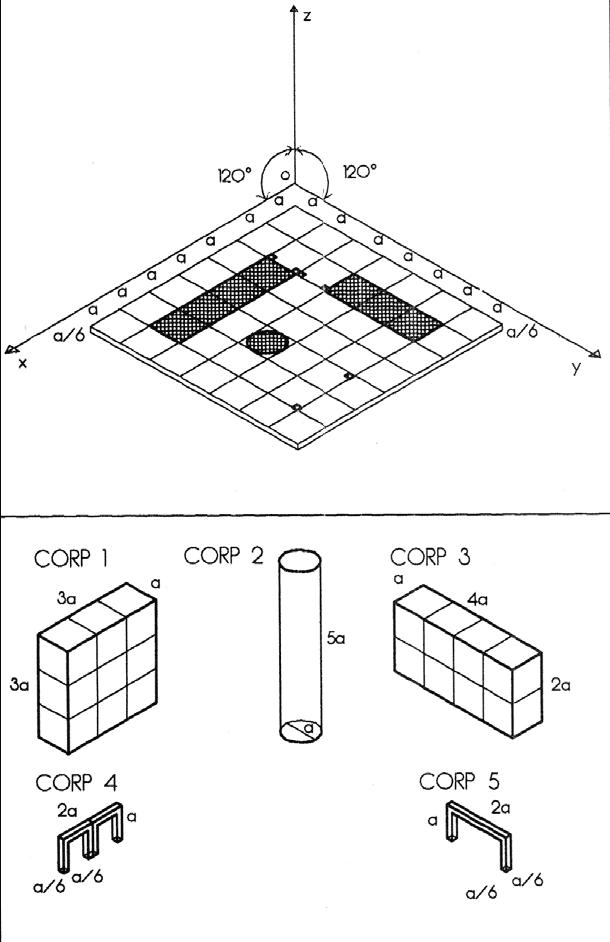

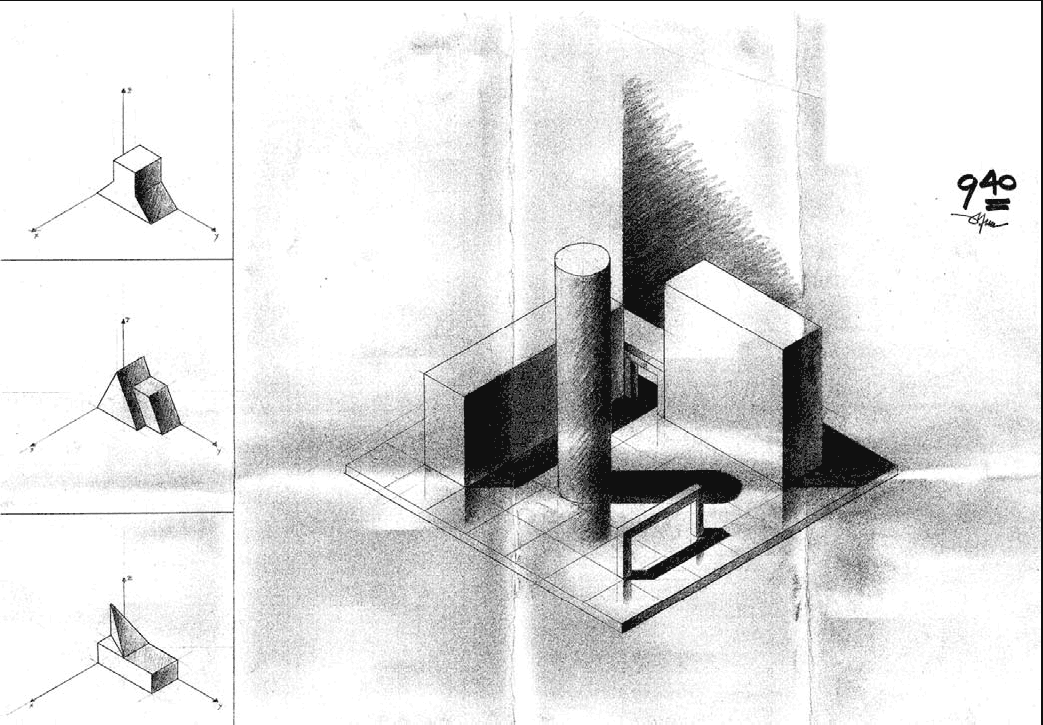

Pe planul reprezentat în desenul alăturat, în care a = 3 cm, trebuie amplasate cele cinci corpuri prezentate sub acesta, potrivit indicaţiilor din planul XOY.
Să se deseneze o axonometrie ortogonală izometrică a compoziţiei, având unitatea axonometrică de 1 cm pe cele trei axe egală cu 1 cm din realitate, valorată în creion negru grafit, considerând corpurile confecţionate din ipsos.
Subiectul nr.2

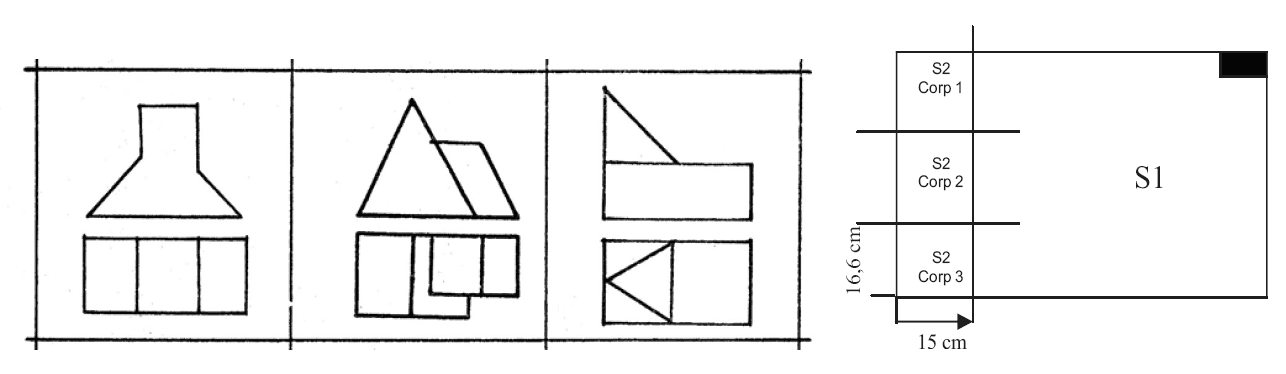

Să se construiască câte o perspectivă axonometrică ortogonală izometrică, pentru fiecare corp din cele prezentate în desenele de mai jos (una dintre variantele posibile). Unităţile axonometrice vor fi de 2 ori mai mari decât cele din desen.
Notă: La fiecare temă, desenul de jos reprezintă proiecţia orizontală (vedere de sus), iar desenul de sus reprezintă proiecţia verticală, valabilă simetric pentru ambele feţe opuse.
Ambele subiecte sunt obligatorii, de asemeni şi paginarea.
Criterii de apreciere:
- capacitatea creativă
- coerenţa şi armonia compoziţiei
- corectitudinea perspectivei
- calitatea valoraţiei, ambianţa cromatică şi a detaliilor
- respectarea datelor de temă.
Lucrare de concurs:
FACULTATEA DE ARHITECTURĂ DE INTERIOR | Secţia: DESIGN INTERIOR
Sesiunea: Septembrie 2005
Proba: Desen
Durata probei 5 ore
Subiectul nr. 1

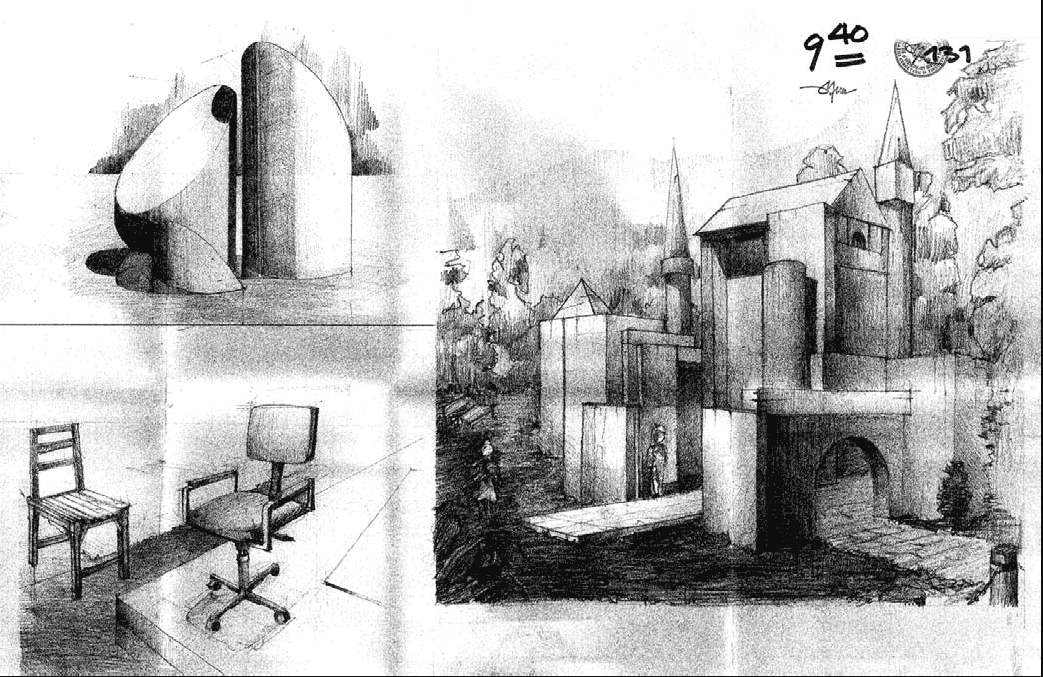

Având la dispoziţie volume simple similare unui joc de copii (cuburi, prisme, conuri, piramide, arce, cilindri, etc.) desenaţi într-o perspectivă la nivelul ochiului, cu creioane colorate, cu umbre, o compoziţie care să sugereze un castel din poveşti dintr-un parc de distracţii pentru copii.
Subiectul nr.2
Se dă un cilindru cu diametrul „A” şi înălţimea de „3A” care se secţionează în 3 părţi prin două tăieturi perpendiculare una pe cealaltă. Poziţia tăieturilor va fi hotărâtă de candidat.
Desenaţi într-o perspectivă la 2 puncte de fugă compoziţia propusă din gruparea celor 3 volume obţinute, aşezate pe un plan orizontal.
Desenul se va realiza în creion grafit, cu umbre.
Subiectul nr.3
Desenaţi în perspectivă două obiecte de mobilier folosite în mod curent în activitatea cotidiană: un scaun de lemn cu spătar pentru sufragerie, un scaun de birou reglabil tapiţat, cu rotile, spătar şi cotiere.

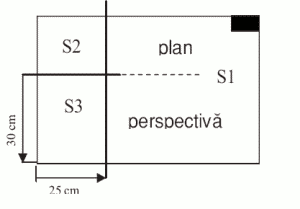

Paginarea desenelor se va face conform schiţei alăturate.
Ponderea Subiectelor 2 şi 3 împreună este echivalentă cu cea a Subiectului 1.
Toate subiectele sunt obligatorii.
Criterii de apreciere:
S1:
- capacitatea creativă
- coerenţa şi armonia compoziţiei
- corectitudinea perspectivei
- calitatea valoraţiei, ambianţa cromatică, redarea materialelor şi a detaliilor
- respectarea datelor de temă.
S2, S3:
- capacitatea creativă
- logica alcătuirii structural-funcţionale
- calitatea reprezentării grafice.
Lucrare de concurs:
FACULTATEA DE ARHITECTURĂ DE INTERIOR | Secţia: DESIGN DE PRODUS
Sesiunea: Septembrie 2005
Proba: Desen
Durata probei 5 ore
Subiectul nr. 1

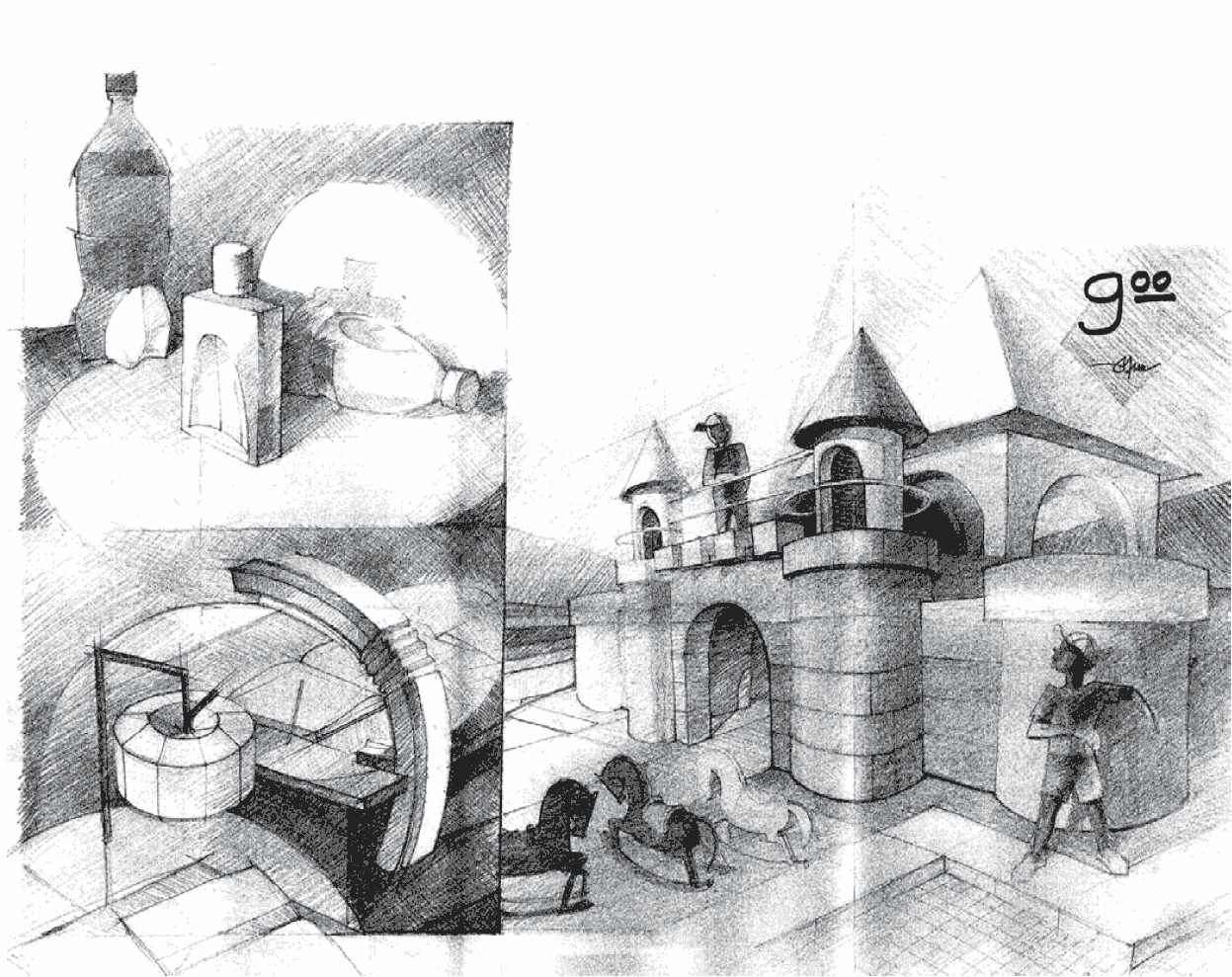

Având la dispoziţie volume simple similare unui joc de copii (cuburi, prisme, conuri, piramide, arce, cilindri, etc.) desenaţi într-o perspectivă la nivelul ochiului, cu creioane colorate, cu umbre, o compoziţie care să sugereze un castel din poveşti dintr-un parc de distracţii pentru copii.
Subiectul nr.2
Se cere să se deseneze o compoziţie din trei obiecte. Două dintre ele sunt prezentate pe suportul din sala de concurs:
- o sticlă de 2 l de Coca-Cola
- o sticlă de 2 l de Borsec de Apă minerală naturală plată.
Cel de-al treilea obiect este tot o sticlă, al cărei conţinut, formă, dimensiuni şi material vor fi propuse de către candidat. Poziţiile în care vor fi dispuse: vertical, înclinat, culcat, rotite faţă de poziţia din care sunt privite, trebuie să permită o cât mai favorabilă percepere a obiectelor.
Desenul se va realiza în creion grafit, cu umbre şi va sugera suprafaţa orizontală pe care sunt aşezate obiectele.
Subiectul nr.3
Desenaţi în perspectivă două corpuri de iluminat folosite pentru lectură: o lampă cu abajur şi o lampă reglabilă de birou.
Paginarea desenelor se va face conform schiţei alăturate.
Ponderea Subiectelor 2 şi 3 împreună este echivalentă cu cea a Subiectului 1.
Toate subiectele sunt obligatorii.
Criterii de apreciere:
S1:
- capacitatea creativă
- coerenţa şi armonia compoziţiei
- corectitudinea perspectivei
- calitatea valoraţiei, ambianţa cromatică, redarea materialelor şi a detaliilor
- respectarea datelor de temă.
S2, S3:
- capacitatea creativă
- logica alcătuirii structural-funcţionale
- calitatea reprezentării grafice.
Lucrare de concurs:
FACULTATEA DE ARHITECTURĂ DE INTERIOR | Secţia: MOBILIER ŞI DECORAŢIUNI
Sesiunea: Septembrie 2005
Proba: Desen
Durata probei 5 ore

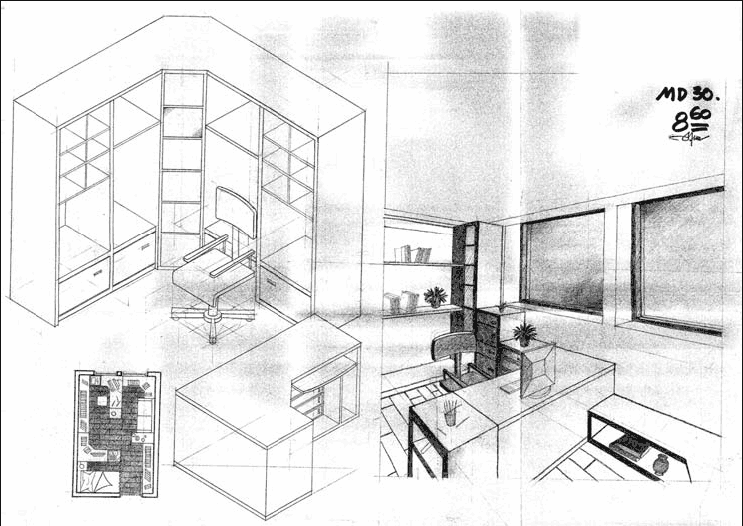

Într-o cameră de adolescent având dimensiunile de 3,60 x 5,50 m şi înălţimea de 2,80 m, se propune amenajarea unui loc de lucru.
Se cere:
- un plan al încăperii mobilate, scara 1/50
- o perspectivă a spaţiului mobilat desenată cu creioane colorate
- desenarea cu creion grafit negru, în perspectivă axonometrică, pentru care 1 cm = 10 cm din realitate, pe fiecare dintre axe, a trei obiecte care fac parte din amenajarea propusă: un scaun de birou, un birou de lucru şi un corp de bibliotecă.
Materialele din care sunt executate obiectele rămân la alegerea candidatului.
Criterii de apreciere:
- capacitatea creativă
- coerenţa şi armonia compoziţiei
- corectitudinea perspectivei
- calitatea valoraţiei, ambianţa cromatică, redarea materialelor şi a detaliilor
- respectarea datelor de temă.
Lucrare de concurs:
FACULTATEA DE URBANISM | Secţiile: URBANISM
Sesiunea: Septembrie 2005
Proba: Desen
Durata probei: 5 ore
Subiectul nr. 1

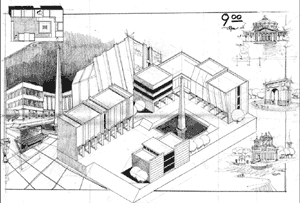

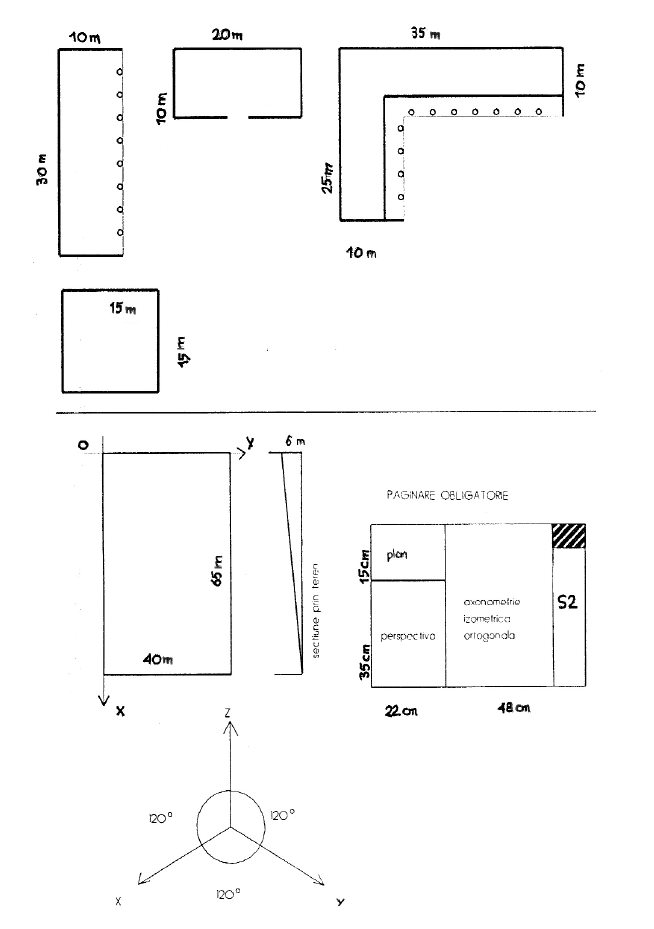

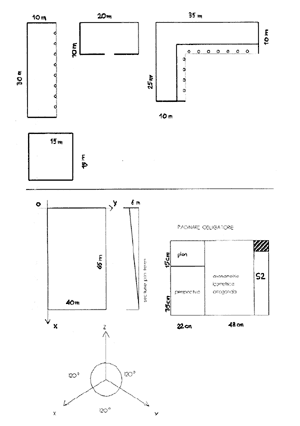

Pe un teren de dimensiunile 65 x 40 m. care prezintă o denivelare de 6 m. pe direcţia laturii mari, se vor amplasa volumele din desenul alăturat, în aşa fel încât printr-o compoziţie judicioasă să rezulte un spaţiu urban (piaţă urbană). Inălţimea clădirilor indicate în plan este cuprinsă între 6 şi 14 m. Obiectul cu secţiunea în plan cea mai mică poate să aibă înălţimea de până la 25 m. Spaţiu de tip piaţă poate fi amenajat cu platforme orizontale cu legături adecvate între ele (planuri înclinate, scări)
Candidatul va completa obligatoriu spaţiul rezultat cu elemente de mobilier urban, oglindă de apă (fântână, bazin), vegetaţie mică şi vegetaţie înaltă (6-10 m) dar nu mai mult de 10 arbori.
Pot fi adăugate şi alte elemente care să personalizeze piaţa.
Ştiind că volumele date în plan sunt indicate prin secţiunea la nivelul parterului la scara 1/500 (1m din realitate pentru 2 mm din desen) se cer să se deseneze cu umbre, în creion negru grafit următoarele piese: ştiind că toate volumele sunt obligatoriu de utilizat, se poate repeta în compoziţie unul dintre volumele 1, 2 , 3.
- axonometrie izometrică ortogonală a ansamblului propus conform axelor indicate în temă (unitatea axonometrică pe cele 3 axe va fi de 5 mm pentru 1 m din realitate)
- planul ansamblului (vedere de sus) scara 1/500
- schiţă perspectivă (la mâna liberă) cu creiane colorate, la nivelul ochiului (h= 1.60)
Subiectul nr.2
Schiţaţi trei monumente din arhitectura ţării noastre, pe care le cunoaşteţi, realizate în creion grafit negru.
Toate subiectele sunt obligatorii.
Criterii de apreciere:
S1:
- respectarea datelor de temă (proporţie, elemente arhitecturale)
- capacitatea creativă
- coerenţa compoziţiei şi corectitudinea perspectivei
- calitatea valoraţiei
- expresivitatea artistică şi acurateţea desenului.
S2:
- corectitudinea reprezentării
- calitatea prezentării grafice.

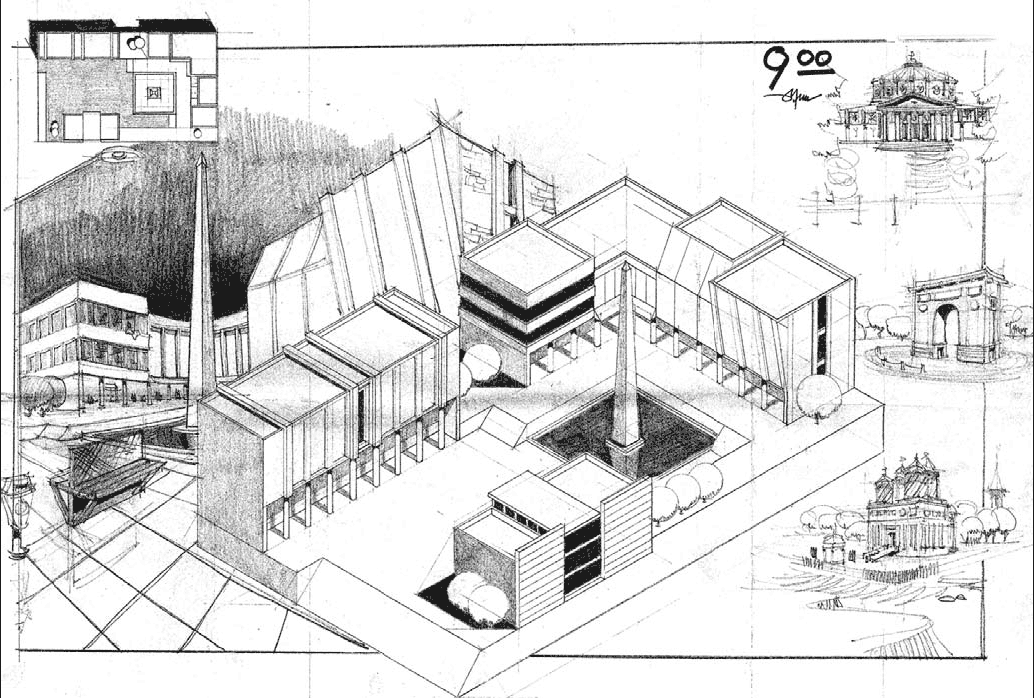

Lucrare de concurs:
FACULTATEA DE URBANISM | Secţiile: PEISAGISTICĂ
Sesiunea: Septembrie 2005
Proba: Desen
Durata probei: 5 ore
Subiectul nr. 1

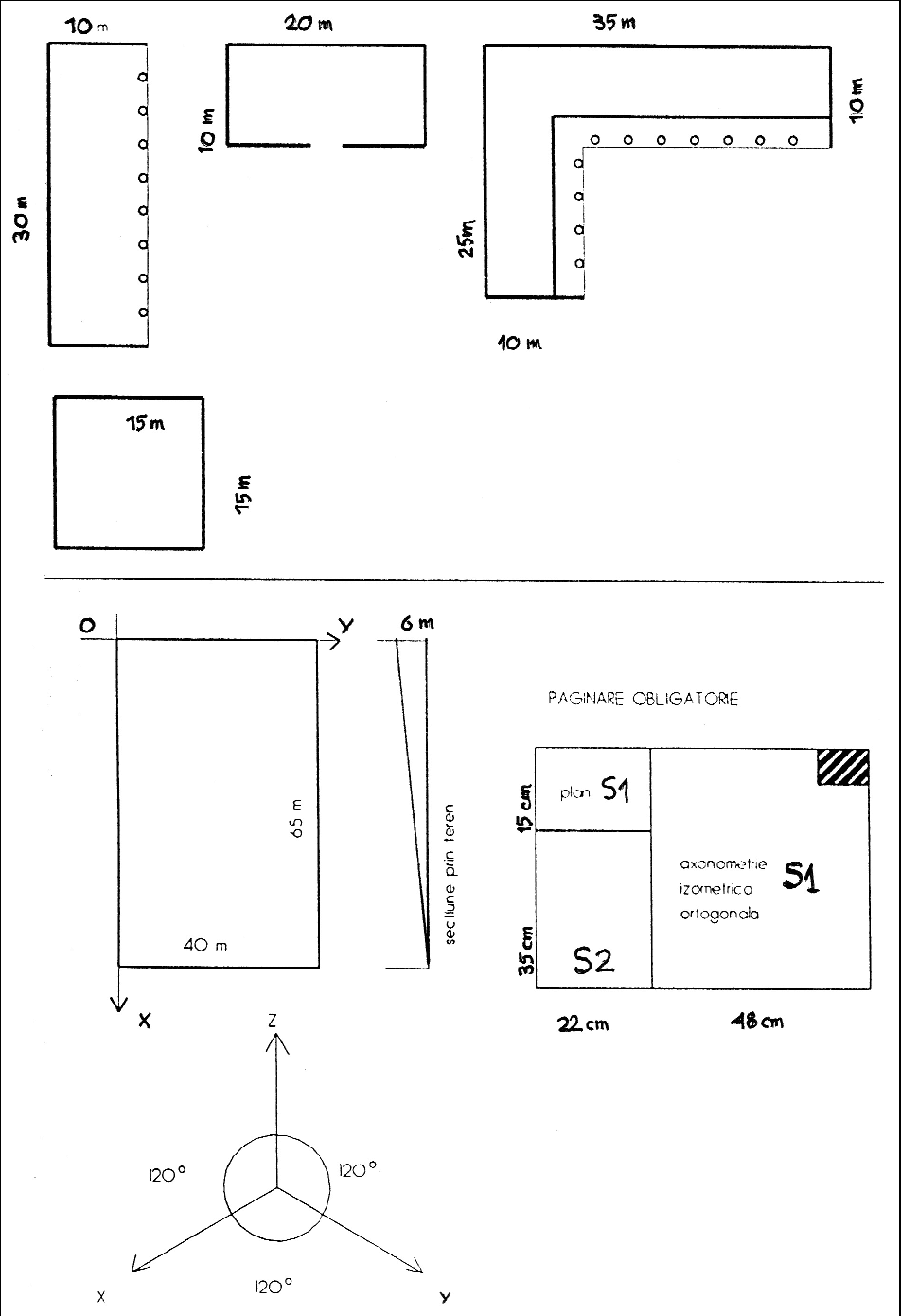

Pe un teren de dimensiunile 65 x 40 m. care prezintă o denivelare de 6 m. pe direcţia laturii mari, se vor amplasa volumele din desenul alăturat, în aşa fel încât printr-o compoziţie judicioasă să rezulte un spaţiu urban (piaţă urbană). Inălţimea clădirilor indicate în plan este cuprinsă între 6 şi 14 m. Obiectul cu secţiunea în plan cea mai mică poate să aibă înălţimea de până la 25 m. Spaţiu de tip piaţă poate fi amenajat cu platforme orizontale cu legături adecvate între ele (planuri înclinate, scări). Candidatul va completa obligatoriu spaţiul rezultat cu elemente de mobilier urban, oglindă de apă (fântână, bazin), vegetaţie mică şi vegetaţie înaltă (6-10 m) dar nu mai mult de 10 arbori. Pot fi adăugate şi alte elemente care să personalizeze piaţa.
Ştiind că volumele date în plan sunt indicate prin secţiunea la nivelul parterului la scara 1/500 (1m din realitate pentru 2 mm din desen) se cer să se deseneze cu umbre, în creion negru grafit următoarele piese:
ştiind că toate volumele sunt obligatoriu de utilizat, se poate repeta în compoziţie unul dintre volumele 1, 2 , 3.
- axonometrie izometrică ortogonală a ansamblului propus conform axelor indicate în temă; unitatea axonometrică pe cele 3 axe va fi de 5 mm pentru 1 m. din realitate
- planul ansamblului (vedere de sus) scara 1/500
Subiectul nr.2
Vă aflaţi într-o barcă, pe unul din lacurile din vecinătatea unui oraş din zonă de câmpie. Pe malul lacului se află o pădure deasă, iar lângă apă sunt sălcii bogate şi stuf. În acest cadru, propuneţi o mică locuinţă de vacanţă cu ponton.
Se va desena într-o tehnică la alegere, urmărindu-se o paginare adecvată:
- o perspectivă a casei şi a anturajului privită din barca aflată pe lac.
Criterii de apreciere:
- respectarea datelor de temă (proporţie, elemente arhitecturale)
- capacitatea creativă
- coerenţa compoziţiei şi corectitudinea perspectivei
- calitatea valoraţiei
- expresivitatea artistică şi acurateţea desenului.

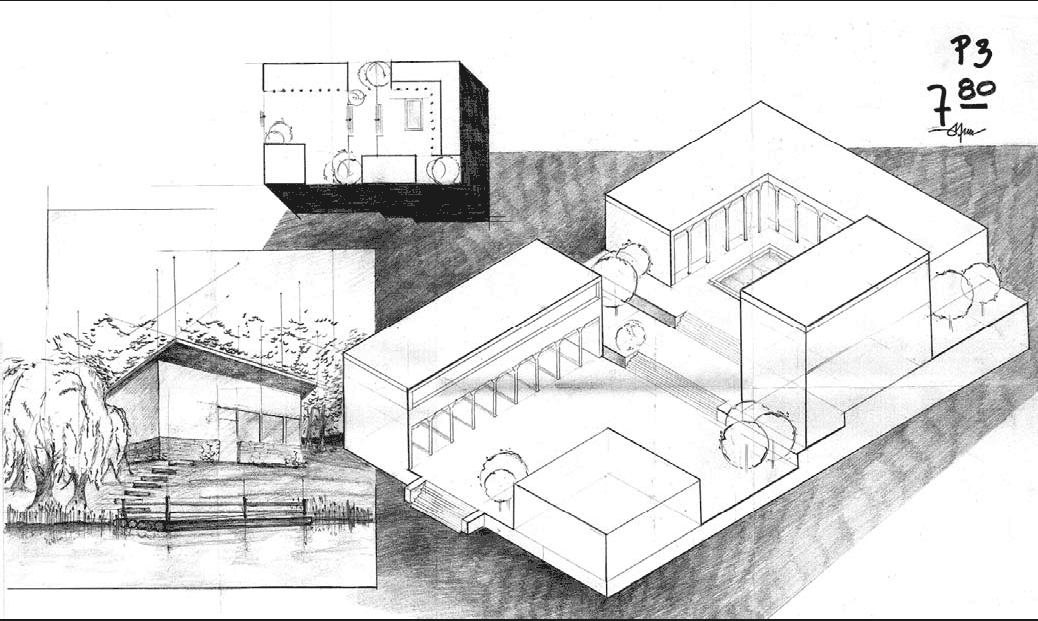

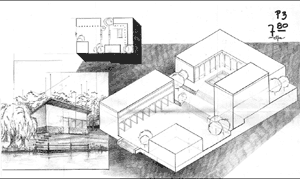

Lucrare de concurs:
\
